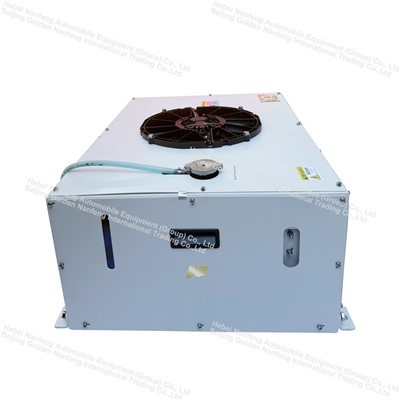

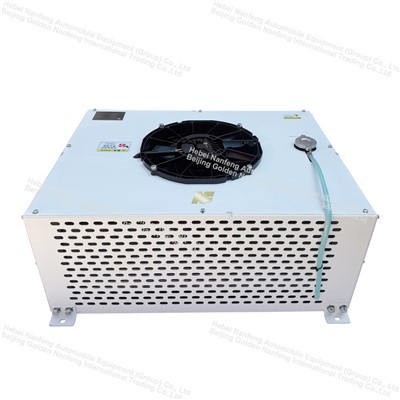

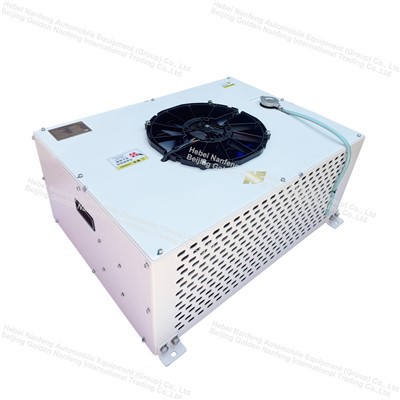

Модул за термично управление на батерията NEV



Модул за термично управление на батерията NEV



Ефективността, безопасността и продължителността на живота на батериите за нови енергийни превозни средства (NEV) са силно зависими от работната температура. Модулът за термично управление на батерията (BTMU) е критичен системен компонент, предназначен да поддържа батерията в рамките на оптималния работен температурен диапазон (-40 градуса ~+50 градуса). Той интегрира функции за охлаждане, отопление и балансиране на температурата, като ефективно предотвратява влошаване на производителността на батерията, термично изпускане и удължава живота на батерията. Нашият BTMU е проектиран за различни типове NEV, включително чисто електрически превозни средства (BEVs), plug-in хибридни превозни средства (PHEVs) и търговски електрически превозни средства, осигурявайки стабилни и ефективни решения за управление на топлината.





Плътната червена линия на фигурата представлява цикъла на охлаждане, а прекъснатата синя линия представлява цикъла на охлаждащата течност. Този модул има три режима, включително режим на охлаждане, режим на отопление и режим на само-циркулация. Устройството превключва между тези три режима въз основа на обратната връзка с параметрите от батерията BMS.



Режим на охлаждане



Вентилаторът и компресорът се включват и хладилният агент с висока-температура и високо{1}}налягане се изпуска от компресора, влизайки в кондензатора за отделяне на топлина и охлаждане. След това се дроселира и налягането се понижава чрез терморазширителен вентил за охлаждане. Хладилният агент с ниско-налягане и ниска{5}}температура влиза в охладителя на батерията и обменя топлина с охлаждащата течност с висока-температура, изтичаща от батерията. Хладилният агент абсорбира топлината и навлиза в смукателния порт на компресора, завършвайки цикъла на охлаждане. В същото време охлаждащата течност с висока-температура, изтичаща от изхода на батерията, преминава през водната помпа и протича през охладителя, за да получи охлаждане, образувайки охлаждаща течност с ниска{10}}температура, която влиза във входа на батерията, за да охлади батерията и да завърши цикъла на водния кръг.



Режим на отопление



Вентилаторът и компресорът са изключени, водната помпа и електрическият нагревател са включени, а охлаждащата течност с ниска{0}}температура се нагрява от електрическия нагревател, преди да премине през охладителя и да влезе в акумулаторния блок, за да загрее батерията.



Режим на само{0}}циркулация



Компресорът и електрическият нагревател са изключени, елводна помпаи вентилаторът са включени и охлаждащата течност циркулира между модула за термично управление и батерията, за да отстрани топлината от батерията.





1	Модел	NFEHP6.0-1
2	Хладилна мощност	7KW
3	Капацитет на отопление	8KW
4	Номинално напрежение	600VDC
5	Захранване с ниско напрежение	16-32VDC
6	Защита от пренапрежение/възстановяване на напрежението	750/730VDC
7	Защита/възстановяване на ниско напрежение	400/420VDC
8	Носител на хладилен агент	50%:50% етиленгликол/воден разтвор
9	Хладилен агент	R134a
10	Обем на компресора	34cc
11	Работна температура	-40 градуса ~+50 градуса
12	Ниво на защита на устройството	IP67
13	Външен диаметър на входната тръба за вода	Φ20 мм
14	Външен диаметър на изходната тръба за вода	Φ20 мм
15	Обща маса	<50 кг
16	Метод на комуникация	CAN2.0B



- Пътнически превозни средства: Изцяло електрически седани, SUV, хечбеци, хибридни превозни средства със захранване.

- Търговски превозни средства: електрически автобуси, електрически логистични превозни средства, електрически ванове, електрически камиони.

- Специални превозни средства: Електротехнически машини (електрически багери, товарачи), електрически мотокари, електрически превозни средства за разглеждане на забележителности.

- Системи за съхранение на енергия: Индустриални и търговски шкафове за съхранение на енергия, битови батерии за съхранение на енергия (стационарни приложения).









Ние стриктно спазваме стандартите за контрол на качеството на -автомобилите и всички продукти на BTMU са преминали сертифициране на системата за управление на качеството ISO/TS 16949, както и съответните международни сертификати (като CE, ROHS). Всяка единица се подлага на строги тестове, преди да напусне фабриката, включително тестове за термична ефективност, тестове за електрическа безопасност, тестове за вибрации, тестове за корозия от солен спрей и дългосрочни тестове за издръжливост, гарантирайки, че качеството на продукта отговаря на глобалните изисквания на автомобилната индустрия.

Предоставяме цялостна поддръжка след{0}}продажба: 24-часова техническа консултация, професионално ръководство за инсталиране, безплатна поддръжка и замяна на дефектни продукти в рамките на гаранционния период и услуги за техническо надграждане през целия живот.
