Принцип на проектиране на 5kw PTC нагревател на охлаждащата течност
PTC електрически нагревателен модул се състои от PTC нагревателни компоненти, контролери и вътрешни тръбопроводи. Нагревателният компонент е монтиран в алуминиевата отливка, алуминиевата отливка и пластмасовата обвивка образуват затворен циркулационен тръбопровод, а охлаждащата течност протича през нагревателното тяло в меандърна структура.
Електрическата контролна част е алуминиево лято тяло, покрито с метален корпус. Платката на контролера е закрепена с винтове и конекторът е директно прикрепен към платката. Електрическата принципна блокова схема е показана на фигура по-долу:

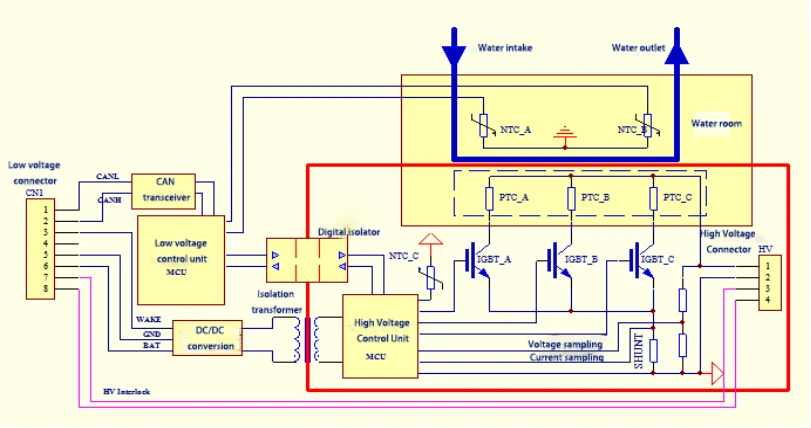

Електрическа принципна блокова схема
Частта с високо напрежение е вътре в червената рамка, а частта с ниско напрежение е извън червената рамка. Блокът за управление за високо напрежение и блокът за управление за ниско напрежение съдържат компоненти на веригата като микропроцесори.
Частта за високо напрежение се състои от 3 IGBT (IGBT_A, IGBT_B, IGBT_C) и 3 комплекта PTC компоненти (PTC_A, PTC _B, PTC_C) за формиране на 3 отоплителни клона с високо напрежение, които могат да се включват или изключват независимо. Чрез комбиниране може да се постигне поетапно регулиране на мощността.
Блокът за управление реализира вземането на проби от тока и напрежението на веригата за високо напрежение чрез съответно шунт и съпротивление за вземане на проби, така че да се реализира защитата от необичайна работа. Температурният сензор NTC_C се използва за откриване на температурата на печатната платка и защитата й навреме, когато температурата е твърде висока.
Има TVS на входа на захранването на частта с ниско напрежение за ефективно предотвратяване на пренапрежения. Използва се високочестотен изолационен трансформатор за осигуряване на спомагателно захранване за страната с високо напрежение. Комуникационната информация се обменя между блоковете за управление с високо и ниско напрежение чрез цифрови изолатори. С твърдо свързана функция за събуждане, той може да реализира функция за събуждане и сън. Защитна функция за ограничаване на тока на входната спомагателна захранваща част. Температурните сензори NCT_A и NTC_B, разположени съответно на входа и изхода на водата, се използват за откриване на температурата на охлаждащата течност в реално време и защитата й навреме, когато температурата е твърде висока .
